ما هي-معايير فحص الأكمام والأحذية المبطنة غير اللاصقة في PC/WHMA-A-620؟
تعتبر الأكمام والأحذية شائعة في تصنيع تجميعات الكابلات، وهي طريقة جيدة لحماية الكابل والموصل ومنطقة المفاصل الخاصة بهما. بالنسبة للكابل-الأعلى، فإننا نتبع دائمًا معيار IPC/WHMA-A-620 إذا لم يحدد مصنع الموصل أو العميل المعايير.
تنطبق المعايير على كل من الأحذية المبطنة بمادة لاصقة وغير لاصقة-.
الهدف - الفئة 1،2،3

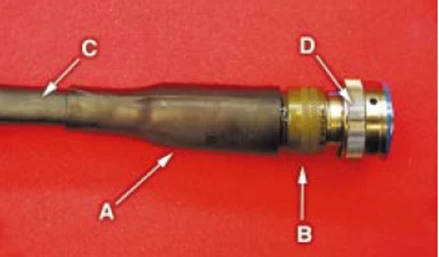

• تم تقليص التمهيد (A) بشكل آمن في الجزء الخلفي من محول الموصل (منطقة حلقة التجعيد).
• لا يغطي التمهيد حلقة المحول الملولبة (B).
• يبلغ طول تداخل التمهيد (C) لجلبة الكابل أو غلافه ثلاثة أقطار على الأقل لمنع الأسلاك المكشوفة أو الجديلة عند ثنيها.
• لا يتداخل تداخل التمهيد مع تشغيل حلقة القفل (D)
مقبول - فئة 1،2،3
• تم تقليص حجم الحذاء فوق حلقة المحول الملولبة.
• لا يتداخل التمهيد مع حلقة القفل.
العيب - الفئة 1،2،3
• يتداخل التمهيد مع حلقة القفل.
العيب - فئة 2,3
• إن تداخل غطاء الكابل أو غلافه غير كافٍ لمنع تعرض الأسلاك أو الجديلة عند ثنيها.
