بالمقارنة مع الكابلات المحمية الأخرى، تتمتع كابلات F/UTP بنطاق أوسع من التطبيقات. ستحلل هذه المقالة تعريف وفئات كبلات F/UTP.
1، تعريف كابل إيثرنت صناعي F/UTP
F/UTP، عادة ما تكون مادة الغلاف مصنوعة من مادة PVC (البولي فينيل كلورايد) أو LSZH (خالية من الهالوجين منخفض الدخان-) من مواد صديقة للبيئة، بينما يمثل "F" في "F/UTP" درع رقائق الألومنيوم الخارجي، ويمثل "UTP" الزوج الملتوي الداخلي بدون درع منفصل. إن ما يميز هذا النوع من كابلات الشبكة هو أنه مغلف فقط بطبقة حماية من رقائق الألومنيوم (تدريع كامل) على الطبقة الخارجية، والتي يمكن أن تقاوم بشكل فعال التداخل الكهرومغناطيسي الخارجي، ولكن ليس لها أي تأثير وقائي على الحديث المتبادل بين أزواج الأسلاك.
بالمقارنة مع كابلات Ethernet مزدوجة الحماية (مثل S/FTP)، تتميز F/UTP بتكاليف أقل ومتطلبات بناء بسيطة نسبيًا، ولكنها تحتاج إلى التأكد من أن طبقة الحماية مؤرضة بالكامل لتكون فعالة - إذا كان التأريض ضعيفًا، فقد تصبح طبقة الحماية مصدرًا للتداخل. لذلك، يعتبر F/UTP مناسبًا بشكل خاص لبيئات المكاتب العادية ذات التداخل الكهرومغناطيسي المعتدل، مثل مباني المكاتب ومراكز التسوق وفروع البنوك والمناطق غير الدقيقة في المستشفيات (مثل محطات التمريض) وشبكات التحكم الصناعية. يمكنه تلبية المتطلبات الأساسية لمكافحة-التداخل مع مراعاة الاقتصاد أيضًا. كما يُستخدم على نطاق واسع في السيناريوهات ذات الحساسية المعتدلة للتداخل، مثل المنازل الذكية وأنظمة إنترنت الأشياء.
2، فئات كابلات إيثرنت من الدرجة الصناعية F/UTP

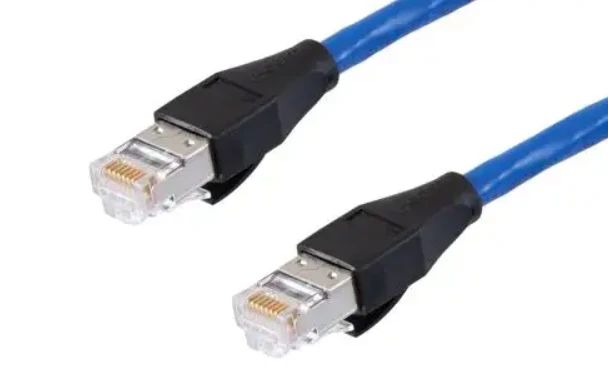

الكابل مناسب لتوصيل لوحات التصحيح RJ45 وأجهزة اتصال Ethernet المجهزة بـ RJ45. يتميز كابل RJ45 بتصميم صغير الحجم، وتحكم مزدوج، واختيار زاوية للأسلاك في اتجاهات مختلفة، مما يسمح بالاختيار من الزوايا لأعلى ولأسفل ولليسار ولليمين. يستخدم الكابل سلكًا ملتويًا مقاس 26 AWG بمرونة ممتازة ومحمي برقائق ألومنيوم بوليستر لمقاومة التداخل الكهرومغناطيسي (EMI) وRFI.
الكابل مصنوع من سلك توصيل محمي برقائق الألومنيوم من الفئة 6، وسلك مزدوج ملتوي متعدد الخيوط 26 AWG، ويتضمن دعامة دعم متقاطعة مركزية. غلاف PVC من فئة مثبطات اللهب CMR، نطاق درجة حرارة التشغيل: -20 درجة مئوية ~ +75 درجة مئوية، القطر الخارجي الاسمي للكابل: 0.236 بوصة (6.0 ملم)؛ القطر الخارجي الاسمي للسلك/الطبقة العازلة: 0.037 بوصة (0.93 ملم).
يحقق موصل X{0}}code M12 مستوى حماية IP67 الذي يمنع تسرب السوائل والجسيمات عند توصيله بشكل صحيح، كما أن تصميمه المتين الملولب يجعل فصله العرضي أمرًا صعبًا للغاية. يمكن أن يوفر تصميم التدريع من رقائق الألومنيوم (F/UTP) حماية من تداخل EMI/RFI. يتميز غلاف الكابل PVC من الدرجة الخارجية بمقاومة للأشعة فوق البنفسجية وتصنيف مثبطات اللهب VW-1. مصنوع من أسلاك متعددة الخيوط 26AWG للحفاظ على المرونة. يلبي مكون تشفير X متطلبات معيار الفئة 6 10G Ethernet.
يمكن لف الكابل وتمديده، مع نسبة توسيع ثلاث مرات (3x) للجسم الرئيسي. طرف الإخراج مقاس 6-بوصة عبارة عن موصل RJ45 (8x8) قياسي . 26 هيكل ملتوي AWG، باستخدام غلاف كبل بولي يوريثين TPU المقاوم للزيت الحلزوني UL 20352 والمرونة العالية والخالي من الهالوجين (ZH أو 0Z)، مما يوفر مرونة إضافية لمجموعة الكابلات هذه. يحتوي هذا الكابل الملتف على وظيفة "ذاكرة" يمكنها توفير الملايين من دورات التمديد/الانكماش دون التضحية بأدائه الكهربائي.
